一， 产品概述：
NR-12 是声讯电子设计的一款音频数字动态降噪模块，对音频播放系统及录音拾取等产品，在工作中产生的线路串扰杂讯及环境噪音，进行动态过滤压制，可以有效的降低信号中的噪音部分，相应提升音频信号通道的信噪比。
NR-12 模块具有A，B 两条信号通道，可以同时进行2 路音频信号的噪音压制，其中每通道的噪音压制有效指标是12db;
如果把A，B 两通道串联方式工作时，整体噪音压制有效指标是16db。
NR-12 模块采用专业动态降噪芯片，整个系统单元简洁方便，兼容性非常好。在处理音频信号时，不需要进行数字编码，可以最大程度保证原信号通道的信号完整无损。模块在使用中，无需软件调试，只要按连接说明，把模块接入音频系统或数据传输通道，即可快捷处理线路中的干扰噪音，本底噪音，及麦克风录音时拾取到的环境背景噪音。
模块采用插针和半孔焊盘同时兼顾的两种方式。比如在已成型的产品中，可以通过插针连接方式迅速接入；而在新产品设计时，则可以按模块尺寸图，直接做焊盘形式焊接在系统板上，方便各类产品的设计生产使用。客户可根据实际使用方式而选择。
录音效果测试截取波形对比如下：
录音话筒模块选用的是其他公司在网上有卖的比较常用的那种。

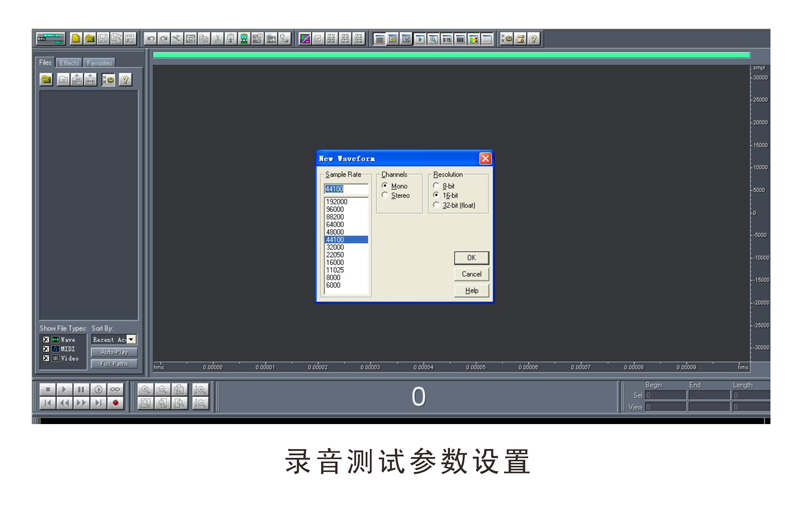

录音软件设置录音参数为：采样率44.1KHZ,单声道,16bit.
录音软件设置录音参数为：采样率44.1KHZ,单声道,16bit.

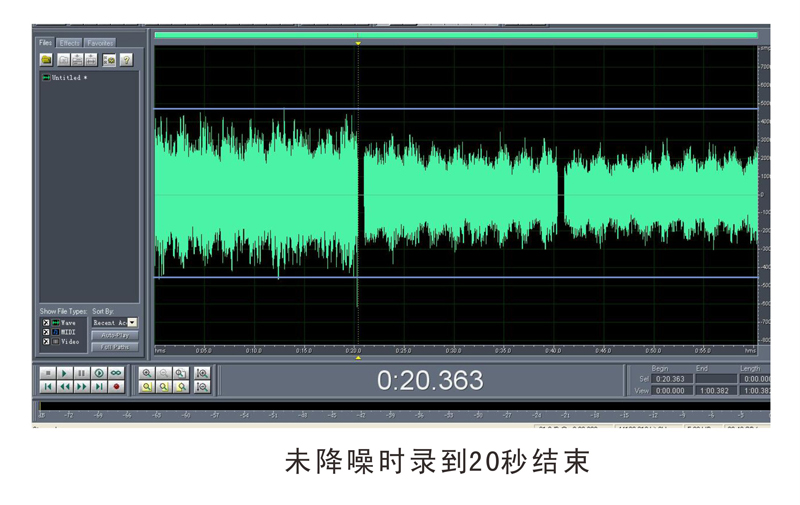

直接录音不经过降噪模块，虽然录音模块选的是比较好的那种，录音时不说话，只录环境噪音,可以看到录到的噪音波形还是比较明显(蓝色线条框选区域).
播放该段时也能明显感到那种比较明显的"沙沙"声.

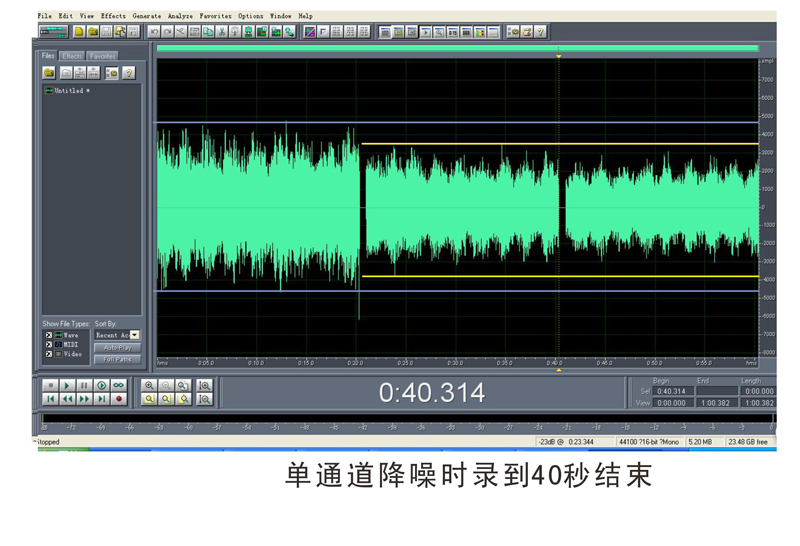

接入NR-12模块，首先只选用单通道的形式.继续上面的录音文件,间隔一秒后，继续录音,录到40秒结束.
这时对比2段波形，可以发现幅度明显有降低(黄色框选区域与蓝色框选区域对比),在播放2段音频时,能明显感觉"沙沙"声减弱.已经没那么严重刺耳.

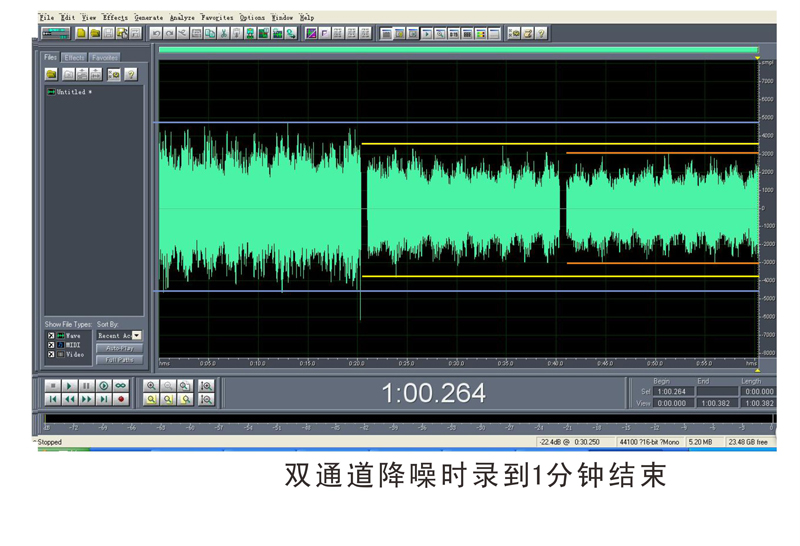

接着把模块的跳线帽插上，连通2个通道,双通道串联为一个通道使用，继续录音，中间间隔1秒，录音到1分钟结束.
从波形可以看到，噪音幅度又有明显下降(红色框选区域),这时继续重放三段音频的对比,可以很明显的感觉到第三段的"沙沙"声已经非常不明显,甚至不易察觉.
最终可以确认，无论是单通道降噪还是双通道串联降噪，都能很明显的压制噪音的幅度.
当然有些朋友会问,为什么不完全消干净呢.其实对于降噪系统来说，这是不实际的问题，毕竟噪音也是声音的一部分，正常的音频必然中混杂着各类噪音.
所以降噪电路只能是经过分析过滤,保留需要的音频部分同时，过滤和压制那些会影响听感的噪音,尽可能保留音频通道中的音频信号的完整.
NR-12模块所起到的作用就是动态的对原音频信号及数据信号,最大保全的基础上,去过滤和压制各类噪波杂讯.
二， 应用领域：
主要应用各类音频播放产品，通话产品，录音记录产品，数据信号传输系统，等等。能方
便快捷的与各类系统连接。
※ 对讲门铃，智能家居通话产品。
※ 音乐音频播放设备，DVD，蓝光播放器，蓝牙音响。
※ 老人、小孩监控，监护仪对讲设备。
※ 广播收音系统，收音机，录音机，车载影音设备。
※ 录音记录产品，录音笔，会议录音设备，拾音器产品。
※ 智能小区，别墅门禁对讲系统。
※ 电梯、企业写字楼、生产车间等广播对讲系统。
※ 智能多媒体教育通话产品。
※ 安防通话录音产品。
※ 蓝牙通话音响，耳麦产品。
※ 会议通话及拾取设备。
※ 车载通话系统。
※ 监狱，法庭等通话录音产品。
典型应用图一：此图只示意单通道，通道选择由客户自定，模块2 脚和7 脚输入的信号可以是语音信号，音乐信号，或数据信号。经过噪音过滤压制后，从3 脚或11 脚输出给下一级。
典型应用图一：此图只示意单通道，通道选择由客户自定，模块2 脚和7 脚输入的信号可以是语音信号，音乐信号，或数据信号。经过噪音过滤压制后，从3 脚或11 脚输出给下一级。

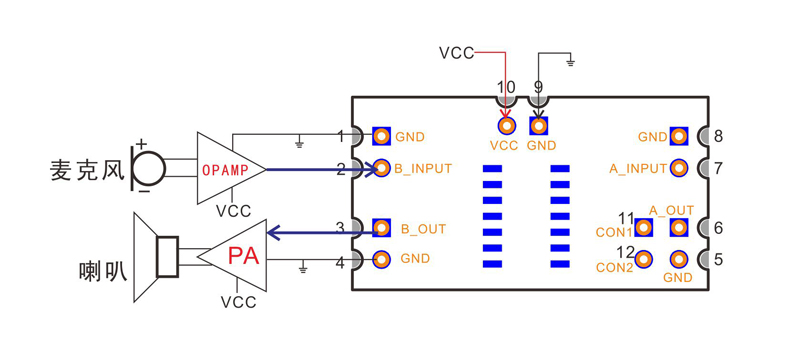

会议扩音设备拾音器产品连接图：
此连接图，可针对会议音频放大系统或者拾音器产品，在电路产生或录取到的底噪杂讯，进行噪音过滤压制，示意图只选用其中一个通道。
麦克风通过偏置运放电路放大后，进入模块的2 脚或7 脚，经过噪音压制后，从模块的3 脚或11 脚输出到后一级放大器

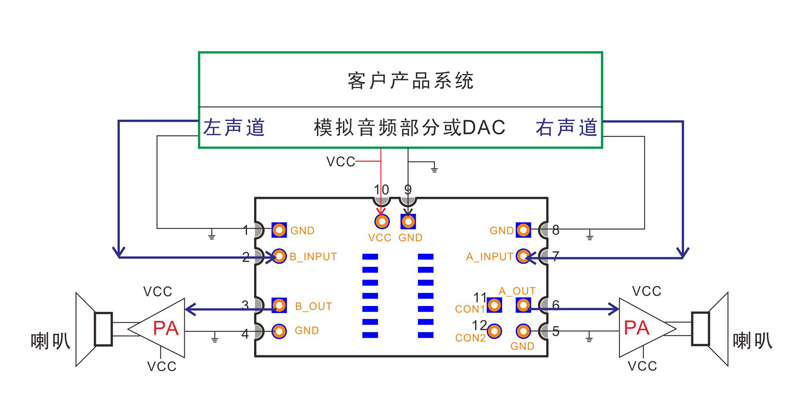

双通道音乐音频播放设备连接图：
此连接图，对应带有双通道立体声要求的音频产品使用，针对音频系统在线路中或环境中受到的串扰底噪等，可以进行压制滤除，从而在模块3 脚，11 脚输出获得更好的信噪比音频信号。

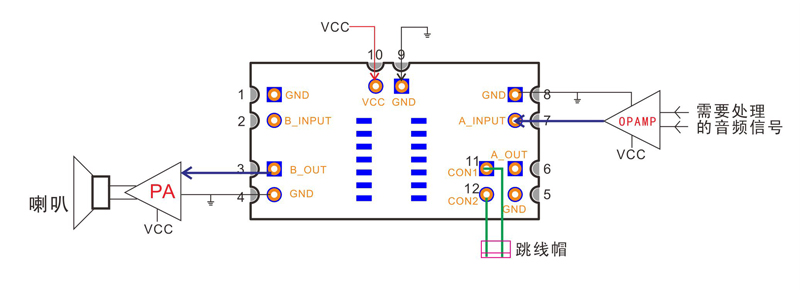

串联模式连接图：
此连接图方式，对应有多重降噪需求的产品使用，从而获得更强的噪音过滤压制。此使用方式，在模块11 脚和12 脚针座插上跳线帽。然后需要处理的音频信号从模块7 脚输入，经过滤波处理后，从模块的3 脚输出。
※ 输入电压：直流+4V～+13V
※ 工作电流：15-25mA
※ 每通道输入阻抗：20K
※ 输入过载值为:1Vrms
※ 有效降噪指标：单一通道为12db，串联模式下为16db
※ 工作温度：-20 度～65 度
※ 工作湿度:相对湿度小于90%
※ 上升时间典型值:400μs
※ 衰减时间典型值:50ms
模块规格书及技术问题可咨询客服。
